ידע של מיסב רולר חוצה

גלגלת

מיסב הגלגלת חוצה הוא סוג מיוחד של נושאות עם פיצול טבעת פנימית סיבוב הטבעת החיצונית. מכיוון שהטבעת הפנימית המחולקת או הטבעת החיצונית קבועה לצווארון הגלגלת הצולבת לאחר הטעינה לתוך הגליל והמרווח, כדי למנוע הפרדה זה מזה, הפעולה פשוטה כאשר צווארון הצלב הצלב מותקן. מאז הגלילים מסודרים הסדר צלב, רק קבוצה אחת של הצלב רולר הצלב יכול לעמוד בכל הכיוונים, ואת הנוקשות הוא גדל ב 3 עד 4 פעמים לעומת המודל המקובל. באותו הזמן, מאז הטבעת הפנימית או את הטבעת החיצונית של הנושא רולר חצה יש מבנה מחולק לשני, את ההספקה נושאת יכול להיות מותאם, וגם אם preload מוחל, תנועה סיבוב דיוק גבוהה ניתן להשיג. יתר על כן, בשל המבנה המיוחד שלה, זה נפוץ כמו נושאת משותפת של רובוטים תעשייתיים.

מבוא

הגלילים שלהם מסודרים בזווית ישרה זה לזה במרווחים בין הגלגלים הפנימיים והחיצוניים. הם יכולים לעמוד המון מכל הכיוונים (כגון צירית, דחף או מומנטום המון). מאז הגליל הוא במגע ליניארי עם פני השטח של המסלול, נושאת פחות סביר להיות מעוותים באופן אלסטי על ידי העומס. סוג זה של נושאות נעשה שימוש נרחב רובוטים תעשייתיים, מכונות עבודה ומתקנים רפואיים, שבו קשיחות גבוהה, מתיחות ומהירות גבוהה נדרשים כדי להבטיח דיוק.

במישור הגלגלי, כיוון שהגלילים הגליליים מיושרים אנכית אחד עם השני על ידי spacer, אחד להרים רולר יכול לעמוד בכל הכיוונים כגון עומס רדיאלי, עומס צירית, עומס רגע. גודל הטבעות הפנימיות והחיצוניות ממוזער, והסוג הדק ביותר הוא גודל קטן קרוב לגבול ויש לו קשיחות גבוהה, ולכן הוא מתאים ביותר לחלק המשותף או לחלק הסובב של הרובוט התעשייתי, הטבלה הסיבובית של מרכז עיבוד, שימושים כגון רובוט חלקים מסתובבים, שולחנות סיבוב מדויק, ציוד רפואי, מדדים, ציוד ייצור IC, וכו '

השתמש במאפיינים

מיסבים צולבים, בגלל הטבעת הפנימית או החיצונית המחולקת, מחוברים לגליל ולרוחב לאחר שהגליל והספייסר מותקנים כדי למנוע הפרדה אחד מהשני, ולכן בעת התקנת הצלב רולר הצלב פשוט. מאז הגלילים מסודרים הסדר צלב, רק קבוצה אחת של הצלב רולר הצלב יכול לעמוד בכל הכיוונים, ואת הנוקשות הוא גדל ב 3 עד 4 פעמים לעומת המודל המקובל. באותו הזמן, מאז הטבעת הפנימית או את הטבעת החיצונית של הנושא רולר חצה יש מבנה מחולק לשני, את ההספקה נושאת יכול להיות מותאם, וגם אם preload מוחל, תנועה סיבוב דיוק גבוהה ניתן להשיג.

1, עם דיוק סיבוב מעולה

המבנה הפנימי של הגליל חוצה נושאת מסודרים ב 90 ° בניצב אחד על השני על ידי גלילים, ומרווחים או מרווחים מסודרים בין הגלילים כדי למנוע את הגלילים מלהיות מוטה בין הגלילים. בנוסף, תופעת המגע או תופעת הנעילה של הגליל אינה מתרחשת; באותו הזמן, מאז הטבעות הפנימיות והחיצוניות מחולקים מבנים, הפער יכול להיות מותאם, וגם אם preload מוחל, תנועה סיבובית דיוק גבוהה ניתן להשיג.

2, הפעולה היא פשוטה

הטבעת החיצונית או הטבעת הפנימית המחולקת לשני חלקים קבועים יחד לאחר שהגליל והשומר נטענים, ולכן הפעולה פשוטה מאוד להתקנה.

3. לעמוד עומסים צירית גדולה רדיאלי

מאז הגלילים מיושרים אנכית אחד עם השני על ידי מרווחים על גבי V בצורת משטח חריץ של 90 מעלות.

4, מאוד לחסוך מקום ההתקנה

גודל הטבעות הפנימיות והחיצוניות של מיסגרת הגלגלת המצולבת ממוזערת למינימום. בפרט, מבנה דק במיוחד הוא בגודל קטן קרוב לגבול ויש קשיחות גבוהה, ולכן היא המתאימה ביותר עבור סיבוב של החלק המשותף או החלק מסתובב של הרובוט התעשייתי ואת מרכז עיבוד. מגוון רחב של יישומים כגון שולחנות עבודה, רובוט מסתובב חלקים, טבלאות סיבוב דיוק, מכשירים רפואיים, מכשירי מדידה, וציוד ייצור IC.

5. יכולת במהירות גבוהה

6. להקטין את אורך פיר ואת עלות עיבוד, התפשטות תרמית מוביל וריאציה מוגבלת בגיאומטריה

7. מפריד ניילון, רגע נמוך של אינרציה, מומנט מתח נמוך, קל לשלוט חלוקה זוויתית

8. לייעל את כוח הידוק מראש, הנוקשות היא גבוהה, ואת רולר המנחה יש דיוק ריצה גבוהה.

9. פלדה Carburized מספק עמידות השפעה מעולה משטח שחיקה ההתנגדות

10. פשוט אבל משומן לחלוטין

סיווג דגם סדרה של מיסבים גליליים צלב גלילי המקומי

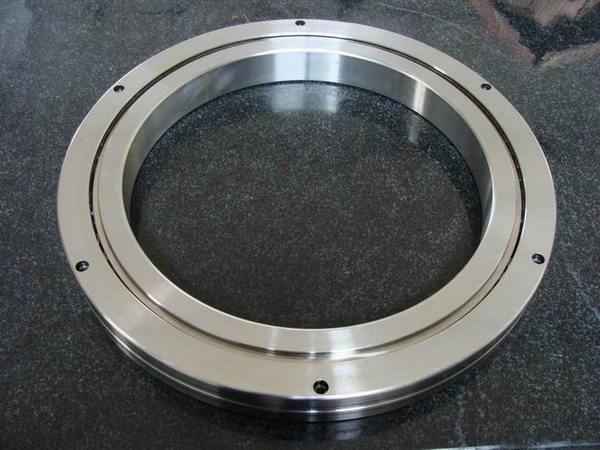

סוג RB (טבעת חיצונית לפצל סוג)

המודל RB הסדרה היא סוג בסיסי של חוצה גלילי מיסבים גליליים. גודל הטבעת הפנימית והחיצונית ממוזערים למינימום. הטבעת החיצונית היא סוג מפוצל, והטבעת הפנימית היא עיצוב אינטגרלי. הוא מתאים לחלקים הדורשים דיוק גבוה סיבוב הטבעת הפנימית. .

סוג RE (המעגל הפנימי לפצל סוג)

מודל סדרת RE הוא סוג חדש המיוצר על ידי קונספט העיצוב מסוג XRB, והממדים העיקריים שלו זהים לאלה של סוג XRB. המבנה הוא שהטבעת הפנימית היא סוג מפוצל, והטבעת החיצונית היא עיצוב אינטגרלי, אשר מתאים לחלק הדורש דיוק סיבוב גבוהה של הטבעת החיצונית.

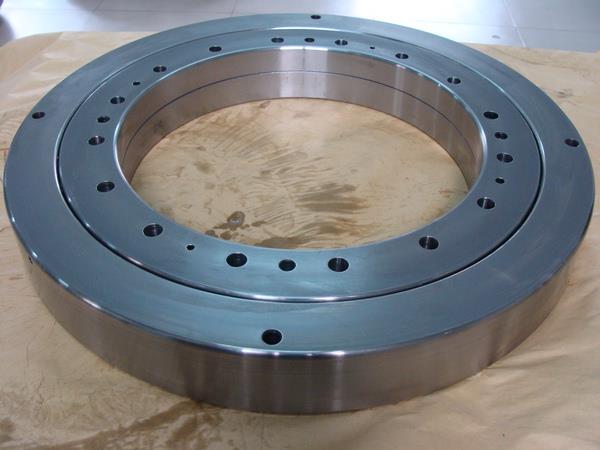

סוג RU (טבעת פנימית וחיצונית סוג משולב)

מודלים RU סדרה אינם דורשים אוגן תיקון ובסיס תמיכה, כי הם כבר במכונה. בנוסף, מאז משולבת את המבנה הטבעת הפנימית והחיצונית עם המושב משמש, הרכבה יש כמעט שום השפעה על הביצועים, כך דיוק סיבוב יציבה מומנט ניתן להשיג. ניתן להשתמש עבור הטבעת החיצונית סיבוב הטבעת הפנימית.

סוג RBC (טבעת חיצונית לפצל סוג)

דגם סדרת RBC (המקביל לסדרת ה- CRBC של IKO) בנוי עם טבעת חיצונית המפוצלת והטבעת הפנימית היא עיצוב אינטגרלי עם כלוב רולר שלם משלים. הוא מתאים לחלקים הדורשים דיוק סיבוב גבוה של הטבעת הפנימית.

סוג CRBH (סוג אינטגרלי של טבעות פנימיות וחיצוניות)

הטבעות הפנימיות והחיצוניות של סדרת CRBH כולן יחדיו לסיבוב הטבעות החיצוניות והפנימיות.

סוג RA (חלוקת הטבעת החיצונית, סוג דק במיוחד)

סדרת RA היא גרסה קומפקטית המפחיתה את עובי הטבעות הפנימיות והחיצוניות של סוג RB לגבול. מתאים לחלקים הדורשים עיצוב קל, קומפקטי, כגון רובוטים וחלקים מסתובבים רובוטית.

SX סוג (טבעת חיצונית לפצל סוג)

מבנה מודל סדרת SX דומה לסדרת RB. הטבעת החיצונית היא מבנה דו-חלקי. הוא מחובר על ידי שלושה טבעות האביב. הטבעת הפנימית מעוצבת בחתיכה אחת והיא מתאימה למקומות שבהם דיוק סיבוב הטבעת הפנימי נדרש.

XRU08 סוג (טבעת פנימית וחיצונית משולבת סוג)

סדרת XSU08 דומה לסדרת RU. את הטבעות הפנימיות והחיצוניות כבר במכונה עבור חורים הרכבה, ביטול הצורך אוגן קבוע ותמיכה. הודות למבנה הטבעת הפנימי והחיצוני המשולב עם המושב, ההתקנה כמעט ללא השפעה על הביצועים, כך ניתן להשיג דיוק סיבוב יציב ויציב. ניתן להשתמש עבור הטבעת החיצונית סיבוב הטבעת הפנימית.

ראשית דחף זוויתית קשר כדור הנושא

זווית קשר זוויתית קשר זווית המגע הוא בדרך כלל 60 מעלות. בשימוש נפוץ דחף זוויתית מיסבים קשר הם בדרך כלל דו כיוונית דחף זוויתית מיסבים קשר. הם משמשים בעיקר עבור מכונת דיוק צירים הכלי. הם משמשים בדרך כלל יחד עם שורה כפולה מיסבים גליליים גליל לעמוד פירים דו כיוונית. עומס יש את היתרונות של דיוק גבוהה, נוקשות טובה, עלייה בטמפרטורה נמוכה, מהירות גבוהה, הרכבה נוחה ופירוק.

שני חריץ עמוק הכדור הנושא

כל חותם של המבנה עמוק חריץ הכדור נושאת יש מסלול מחורץ רציף בעל חתך רוחב של כשליש של היקף קו המשווה של הכדור. עמוק מיסבים הכדור משמשים בעיקר כדי לעמוד המון רדיאלי וגם לעמוד המון צירית מסוימים. כאשר סריקה רדיאלי של הנושא מתגלגל הוא גדל, יש לו את המאפיין של כדור קשר זוויתית נושאת והוא יכול לעמוד עומס צירית לסירוגין בשני כיוונים. לעומת סוגים אחרים של מיסבים באותו גודל, סוג זה של נושאת יש מקדם חיכוך קטן, מגבלת מהירות גבוהה דיוק גבוהה, שהוא סוג הנושא המועדף עבור המשתמשים. מיסב החריץ העמוק יש מבנה פשוט וקל לשימוש, והוא סוג של נושא עם אצווה ההפקה הגדולה ביותר ואת טווח היישום הרחב ביותר.

דחף השלישי מתחדד רולר נושאת

מאז האלמנטים מתגלגל דחף מתחדד נושאת רולר הם מחודדות רולים, את busbers מתגלגל של busbars מתגלגל ואת מנקי על המבנה הם כולם בשלב מסוים על מרכז צירית של הנושא, כך משטח מתגלגל יכול ליצור מתגלגל טהור ואת המהירות המקסימלית היא גבוהה. עבור דחף גלילי מיסבים הרים. מאפיינים: דחף מיסבים רולר מחודדות יכול לעמוד עומס צירתי חד כיווני. סוגי דחף tapered רולר מיסבים הם מודל מספר 90000.

מבוא לחצי גליליים צולבים

חציית מסבים הרים מורכבים משני סוגים עיקריים, אחד הוא גליל צלב רולר נושאת והשני הוא נושא מחודדות מתגלגל מחודדות; לחצות את רולר נושאות יש היסטוריה ארוכה של היישום בחו"ל, אבל זה רק לאחרונה בסין. היא נכנסה לאופק הציבור רק לכמה שנים, ונמצאת בשימוש נרחב בשל ייחודה ועליונותה עם מיסבים אחרים.

mainary

1. דיוק סיבוב מעולה. המבנה הפנימי של גלגלת רצועות מאומץ מאמצת גלילים 90 ° בניצב זה לזה (זה גם שם של הנושא רולר הצלב). הגליל מצויד במרווחים או מרווחים. מניעת גלילים רולר מ הטיית אחד את השני, ביעילות למנוע את הגידול של מומנט סיבוב. גליל צלב גלילי זה נכלל מהר וקל לשימוש, בנוסף, לא תהיה כל מגע או נעילת התופעה של הגליל; באותו הזמן, כי את הטבעות הפנימיים והחיצוניים של תקן רולינג לחצות נושאות מבנים מחולקים, סיקול יכול להיות מותאם גם אם על ידי הפעלת לחץ, דיוק גבוהה תנועה סיבובית ניתן גם להשיג.

2. הפעלה והתקנה תקן רגיל לחצות רולר מחולק לשני חלקים של הטבעת החיצונית או את הטבעת הפנימית. לאחר שהגליל והמתקן מותקנים, הם קבועים יחד. ניתן להתקין היטב את הברגים ואת האוגן המתקין במהלך ההתקנה. תנאי העומס האידיאלי מושגת, ולכן ההתקנה היא פשוטה מאוד.

3. המשפיעים על צירית גדולה עומס רדיאלי. בגלל הגלילים מיושרים אנכית אחד עם השני באמצעות מפרידי על 90 ° V- חריץ מתגלגל פני השטח, עיצוב זה מאפשר את מסבים הרים לחצות לעמוד המון גדול לכל הכיוונים, כגון עומס רדיאלי, עומס צירית עומס רגע.

4. חסכון משמעותי במרחב ההתקנה גודל הטבעות הפנימיות והחיצוניות של גלגלת הצלב הוא ממוזער. בפרט, מבנה דק במיוחד הוא בגודל קטן קרוב לגבול ויש קשיחות גבוהה, ולכן היא המתאימה ביותר עבור המפרקים או חלקים מסתובבים של רובוטים תעשייתיים. הטבלה הסיבובית, הרובוט מסתובבת חלק, שולחן סיבוב מדויק, מכשיר רפואי, מכשיר מדידה, ואת מתקן ייצור IC של מרכז עיבוד נמצאים בשימוש נרחב.

מבוא לחצי רולר

סדרת XR של מיסבים רולר מחודדות חוצה נועדו לספק דיוק סיבוב גבוהה נוקשות בחלל קטן, וכתוצאה מכך חיסכון משמעותי בעלויות החומר. סוג זה של הנושא הוא להתקין שתי קבוצות של מירוצים נושאות רולים בזוויות ישרות. הגלילים הסמוכים פונים בכיוונים מנוגדים. המרווחים מותקנים בין הגלילים והגלילים. הגלילים מצוידים גם מרווחים תמיכה. זה מאפשר את שני חצאים של רולר להתאים את אותו שטח. הזווית ואת הגיאומטריה מחודדת של הנושא מאפשר טווח יעיל של הנושא להיות גדול פי כמה מאשר הרוחב בפועל של הנושא עצמו.

סדרת XR מסבים מתאימים מכונות מכונת מהירות גבוהה כגון מכונות משעמם אנכי מכונות גריסה אנכית. זה גם מתאים במיוחד עבור מכשירים רבים עם שטח מוגבל ודיוק סיבוב גבוהה.

טווח גודל

2463.800 מ"מ (4.000 אינץ 'עד 97.000 אינץ').

2819.400 מ"מ (11.000 ב ל 111.000 in).

מאפייני עיצוב

סדרת XR יש שתי שורות של רולים מחודדים מיושרים אנכית על ידי spacer על משטח בצורת כובע V של 90 °, והוא יכול לעמוד המון לכל הכיוונים כגון עומס רדיאלי עומס צירית. קו קשר על המסילה ואת הבנייה רולר מספק דיוק סיבוב מקסימלי, יציבות גבוהה יותר נוקשות להטות. עיצוב מתכוונן מראש מראש משתרע חיים נושאות, למקסם קשיחות ומספקת runout המינימום. את spacer ניילון יש אינרציה נמוכה מומנט ריצה קטן. החלקים עשויים משטח carburized פלדה או electroslag remelted נושאות פלדה עם התנגדות השפעה טובה.
