Luoyang Yujie Industry & Trade Co., Ltd היא אחת היצרניות והספקים המנוסים ביותר של גלגל שיניים גדול בסין. אנא אל תהסס לקנות גלגל גלגל שיניים גדול בזול למכירה כאן מהמפעל שלנו. כל המוצרים המותאמים אישית הם באיכות גבוהה ובמחיר תחרותי.

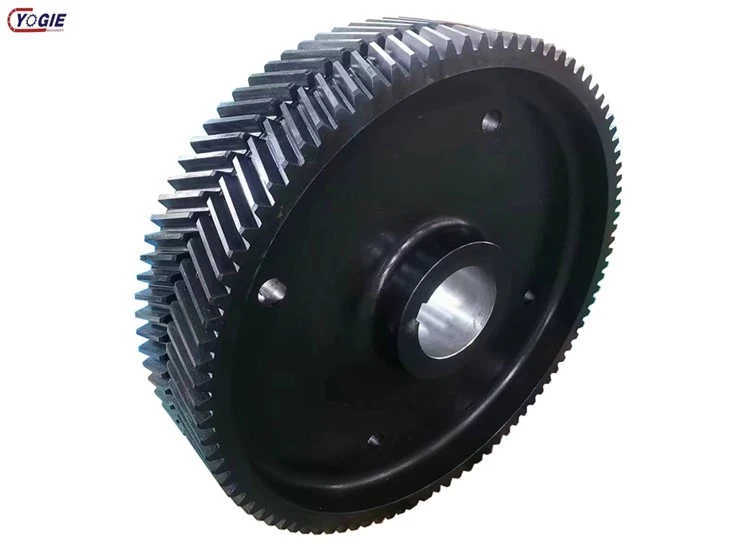

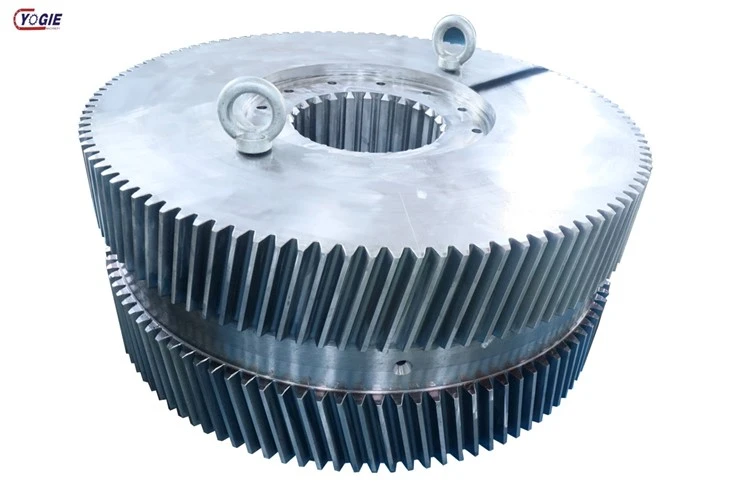

גלגל שיניים גדול, המכונה גם גלגל שיניים גדול או גלגל שיניים גדול, הוא רכיב מכני הממלא תפקיד מכריע במכונות ומנגנונים רבים. גלגלי שיניים הם גלגלים בעלי שיניים שמתערבבים זה בזה כדי להעביר תנועה וכוח מציר מסתובב אחד למשנהו. גלגלי גלגלי שיניים גדולים מגיעים בסוגים שונים, כולל גלגלי שיניים דורבנים, גלגלי שיניים סליליים, גלגלי שיניים משופעים וגלגלי שיניים תולעים, כל אחד עם עיצוב ויישומים ספציפיים משלו. הם מרכיבים חיוניים במגוון רחב של מערכות מכניות, המאפשרים העברה מבוקרת ויעילה של כוח ותנועה.







פָּרָמֶטֶר	תֵאוּר
סוג ציוד	ציוד סליל גדול / ציוד סליל / ציוד אדרה
בַּקָשָׁה	מכונות כרייה, תיבות הילוכים, מגרסה, טחנת כדורים ומערכות הילוכים-כבדות
מודול	m=8–40, מותאם אישית בהתאם לדרישות העומס
מספר שיניים	20–200 שיניים, מעוצבות לפי יחס העברה
זווית לחץ	20 מעלות סטנדרטי, אפשרויות מותאמות זמינות
זווית סליל	8 מעלות -30 מעלות עבור גלגלי שיניים סלילניים
רוחב פנים	100–800 מ"מ, מותאם אישית על בסיס קיבולת עומס
קוטר מגרש	מעוצב לפי מודול ומספר שיניים
קוטר חיצוני	מותאם אישית לפי דרישות הציוד
קוטר נשא	מותאם אישית לפי עיצוב חיבור פיר
חוֹמֶר	42CrMo, 34CrNiMo6, 18CrNiMo7-6 פלדה מסגסוגת
טיפול בחום	כיבוי וטינון / קרבוריזציה / ניטרידה
דרישת קשיות	HB280–350 עבור גלגלי שיניים מחוסמים; HRC55–60 עבור משטחי שיניים מקרבים
ציון דיוק	ISO דרגה 7-9 בהתאם לדרישות היישום
משקל ציוד	ממאות קילוגרמים ועד כמה טונות
כַּמוּת	ייצור חתיכה בודדת או הזמנות אצווה קטנות
ציור זמין	שרטוטי לקוחות מקובלים או עיצוב מותאם זמין בהתבסס על תנאי ההפעלה
דרישת משלוח	תעודת חומר, דוח בדיקה, דוח טיפול בחום ואריזת יצוא זמינה







צור קשר עכשיו

עיבוד ריק ציוד:



סיבוב או כרסום ריק גלגל השיניים כדי לעבד את משטחי הייחוס כגון חור הפיר ופני הקצה כדי להבטיח קואקסיאליות ואנכיות, הנחת היסוד לעיבוד השיניים הבא.



עיבוד שיניים:



כיריים גלגלים/עיצוב גלגלים: חיתוך עם כיריים או חותך לעיצוב גלגלים מתאים לגלגלי שיניים דורבנים וסליליים, ביעילות גבוהה ובדיוק בינוני (8-7 רמות).

כרסום גלגלי שיניים: עיבוד באמצעות חותך כרסום יוצר מתאים ל-חלק אחד קטן או גלגלי שיניים-בדיוק נמוך.

שחיקת גלגלי שיניים: השחזה של גלגלי שיניים-בדיוק גבוה (מעל רמה 6) מבטלת עיוות טיפול בחום ומשפרת את הגימור והדיוק של פני השן.



טיפול בחום:



פלדה מקרבת (כגון 20CrMnTi) זקוקה לקרבור ולכיבוי כדי לשפר את הקשיות של משטח השן (HRC58-62); פלדה מרווה ומחוסמת (כגון 42CrMo) מרווה ומחוסמת כדי לייעל את התכונות המכניות המקיפות.

טיפול פני השטח:

ציפוי כרום קשיח, ניטרידינג ותהליכים אחרים משפרים את ההתנגדות לבלאי, או הצפה משפרת את ההתנגדות לעייפות.





מימד וסובלנות גיאומטרית:



השתמש במכשיר מדידה של שלוש- קואורדינטות או בכלי מכונת CNC כדי לזהות את קוטר עיגול השן העליון, קוטר עיגול שורש השן, הקואקסיאליות של חור הפיר, יציאת פני הקצה וכו' כדי להבטיח שהוא עומד בדרישות התכנון.



צורת השן ודיוק כיוון השן:



השתמש במרכז מדידת ציוד או במכשיר לבדיקת כיריים כדי למדוד את סטיית פרופיל השן וסטיית הסליל כדי להבטיח יציבות רשת.



זיהוי קשיות:



בודק הקשיות של Rockwell מזהה את הקשיות של משטח השן, ומד העובי האולטראסוני מסייע לאשר את עומק השכבה הקרבורית.



בדיקות לא-הרסניות:



חלקיקים מגנטיים או בדיקות אולטרסאונד משמשות כדי לבדוק אם יש סדקים, תכלילי סיגים ופגמים אחרים על פני השן ובפנים כדי להבטיח פעולה בטוחה.





מכונות תעשייתיות:גלגלי שיניים גדולים נפוצים במכונות כבדות כמו מנופים, מחפרים ומערכות מסועים, שם הם מסייעים בהעברת כוח ובשליטה בתנועת עומסים כבדים.



טורבינות רוח:גלגלי שיניים גדולים הם מרכיבים חיוניים בטורבינות רוח, שם הם ממירים את מהירות הסיבוב האיטית של להבי הטורבינה לסיבוב-במהירות גבוהה לייצור חשמל.



יישומים ימיים:בספינות ובסירות, גלגלי שיניים גדולים משמשים במערכות הנעה, מנגנוני היגוי וכננות.



ציוד כרייה:מכונות כרייה מסתמכות על גלגלי שיניים גדולים להפעלת מגרסות, מסועים וציוד אחר המשמש להפקה ועיבוד של מינרלים.



מפעלי פלדה:גלגלי שיניים גדולים הם קריטיים במפעלי פלדה להנעת מפעלי גלגול וציוד-כבד אחר המשמש בייצור מתכת.



ייצור אנרגיה:ניתן למצוא גלגלי שיניים בציוד לייצור חשמל כגון גנרטורים הידרואלקטרים, שם הם מעבירים כוח מטורבינת המים לגנרטור.
