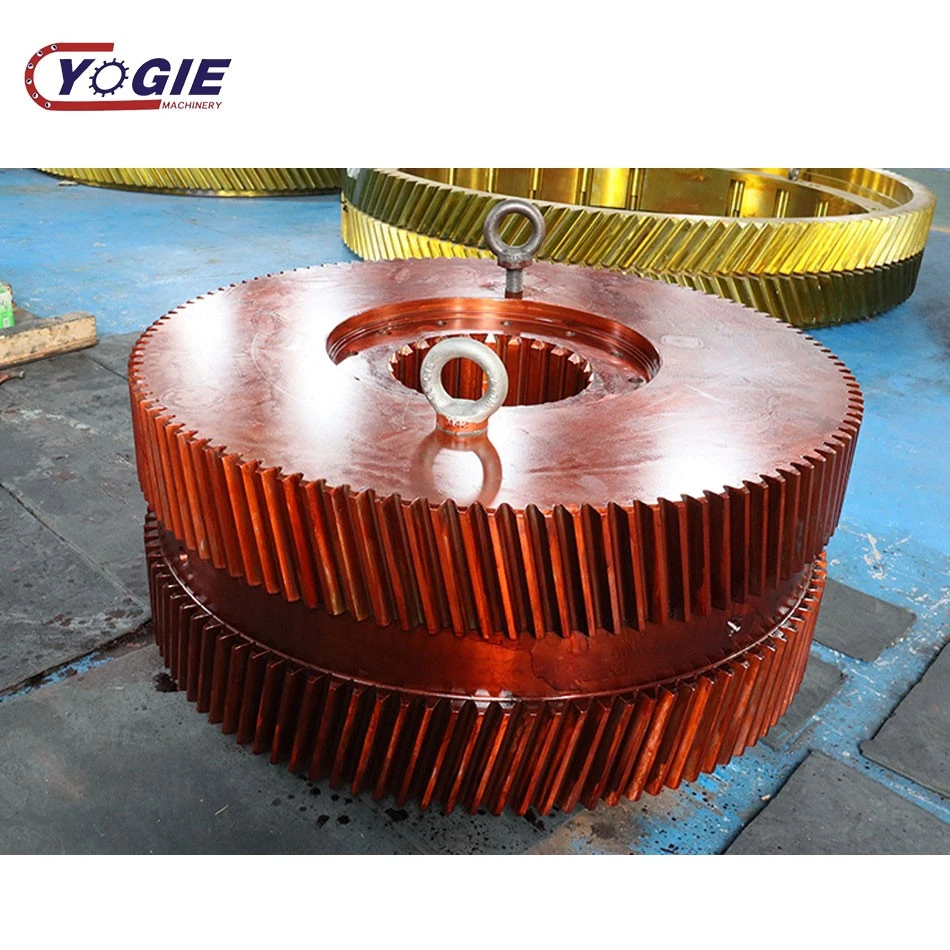

הילוך גלילי







הילוך גלילי הוא סוג של הילוך ששיניו מופצות על פני הצילינדר. יש לו מאפיינים של העברת כוח חלק, יעילות גבוהה ומבנה קומפקטי. לעתים קרובות הוא משמש במכשירי הילוכים מכניים שונים, כמו העברות רכב, מפחיתים תעשייתיים וכו ', ויכול לממש את ההעברה והטרנספורמציה של מהירויות ומומנטים שונים.





פלדת פחמן:כמו 45 פלדה, יש חוזק וקשיות גבוהה, עמידות בפני שחיקה טובה ויכולה לעמוד בדרישות ההעברה המכנית הכללית לאחר טיפול חום נכון. לעתים קרובות הוא משמש במקרים מסוימים שבהם הדרישות לדיוק וביצועים אינן גבוהות במיוחד, כמו צמצומים רגילים, מסועים וכו '.



פלדת סגסוגת:כגון 20CRMNTI, 40CR וכו '. פלדת סגסוגת היא בעלת חוזק גבוה יותר, קשיחות ועמידות בלאי, יכולה לעמוד בעומסים והשפעות גדולות, והיא מתאימה לאירועי הילוכים במהירות גבוהה ועומס כבד, כגון תיבת הילוכים לרכב, מערכות העברת מנועי מטוסים וכו'.







צור קשר עכשיו







ייצור ריק:על פי דרישות החומר והגודל של ההילוך, בחר בשיטת הייצור הריקה המתאימה, כגון זיוף, יציקה או ריתוך. לחסר מזויף יש ארגון פנימי טוב יותר ותכונות מכניות, והם מתאימים להילוכים הנושאים עומסים גדולים יותר; ריקים יצוקים מתאימים להילוכים עם צורות מורכבות וקבוצות גדולות; ריקים מרותכים משמשים בדרך כלל לייצור הילוכים גדולים.



עיבוד ריק ציוד:סיבוב, טחינה ועיבוד אחר מבוצעים על הריק כדי להשיג את גודל וצורתו של ריק ההילוכים העומד בדרישות הדיוק, כולל עיבוד החור הפנימי, המעגל החיצוני, פני הקצה ומשטחי התייחסות אחרים של ההילוכים, ומספקים התייחסות מיקום מדויקת לעיבוד הילוכים לאחר מכן.



עיבוד שיניים:זהו תהליך המפתח של עיבוד הילוכים גליליים. שיטות נפוצות כוללות כרסום, תחביבים, עיצוב, גילוח, טחינה וכו 'כרסום, תחביבים ועיצוב משמשים בדרך כלל שיטות עיבוד גסות שיניים, שיכולות לעבד ביעילות הילוכים של מודולים שונים ומספר שיניים; טחינה וגילוח משמשים בעיקר לשיפור דיוק פרופיל השיניים ואיכות פני השטח של הילוכים, ומתאימים לעיבוד הילוכים בינוני; הטחינה היא השיטה העיקרית לעיבוד ציוד דיוק גבוה, שיכול להשיג דיוק גבוה מאוד בפרופיל שיניים וגימור פני השטח, אך עלות העיבוד גבוהה, ולעתים קרובות היא משמשת בהזדמנויות עם דרישות דיוק שידור גבוהות במיוחד.



טיפול בחום:על פי דרישות השימוש ומאפייני הביצועים של ההילוך, ההילוך המעובד מטופל כראוי בחום, כמו מרווה, מזג, קרבור, ניטרינג וכו ', כדי לשפר את הכוח, הקשיות, עמידות בלאי ועמידות עייפות של ההילוך.



טיפול פני השטח:על מנת לשפר את עמידות הקורוזיה, התנגדות ללבוש ואסתטיקה של ההילוכים, ניתן לטפל בהילוכים, כמו ציפוי כרום קשה, ציפוי אבץ, השחקה וכו '.



מסיים:ההילוכים שטופלו בחום וטופלו במשטח מסתיימים, כמו טחינה, כיבוש וכו '.שפר את הדיוק ואת איכות השטח של ההילוכים ועמד בדרישות השימוש של ההילוכים.



הרכבה וניפוי באגים:הרכיב את ההילוכים המעובדים עם חלקים אחרים ליצירת מכשיר הילוכים מלא, ובעל באגים ובדוק אותם כדי להבטיח את היציבות, הדיוק והאמינות של העברת ההילוכים.





איתור דיוק פרופיל שיניים:השתמש במכשירי מדידה מדויקים כמו מרכזי מדידת הילוכים ומיקרוסקופי כלים אוניברסליים כדי למדוד את פרופיל השיניים של הציוד, כיוון השיניים, המגרש שיניים ופרמטרים אחרים כדי להעריך האם דיוק פרופיל השיניים של הילוך עומד בדרישות העיצוב.



איתור דיוק ממדי:השתמש בחומרנים, מיקרומטר, מכונות מדידה עם שלושה קואורדינטות וכלי מדידה אחרים למדידת הקוטר החיצוני, הקוטר הפנימי, רוחב השיניים, המפתח ופרמטרים ממדיים אחרים של ההילוך כדי להבטיח שהסטייה הממדי שלו נמצאת בטווח הסובלנות שצוין.



בדיקת איכות פני השטח:באמצעות בדיקה חזותית, נבדקים מכשיר מדידת חספוס ואמצעים אחרים, נבדקים חספוס פני השטח ומומים פני השטח של ההילוכים, כמו סדקים, חורי חול, נקבוביות, סימני סכין וכו ', כדי להבטיח את איכות השטח הטובה של ההילוך ולהימנע מכישלון מוקדם של ההילוך במהלך השימוש בגלל מומים על פני השטח.



מבחן קשיות:השתמש בבוחן קשיות כדי לבדוק את הקשיות של חלקים שונים של ההילוך כדי לבדוק אם קשיות ההילוך עומדת בדרישות לאחר טיפול בחום כדי להבטיח שלציוד יש כוח ועמידות מספיק בלאי.



בדיקת איכות ההרכבה:לאחר הרכבת ההילוכים, בדוק את דיוק ההרכבה של ההילוך והפיר, הנושא, הדיור וחלקים אחרים, כמו למשל האם אקסצנטריות התקנת ההילוכים, תנועה צירית, מרווח רווח וכו 'עומדים בדרישות, ובדוק את היציבות והרעש של העברת ההילוכים כדי להבטיח שמערכת העברת ההילוכים תוכל לפעול כרגיל.





העברת תעשייה:בציוד תעשייתי שונה, כמו מאווררים, משאבות מים, מדחסים וכו ', הילוכים גליליים משמשים להעברת כוח ושינוי מהירות כדי לעמוד בדרישות העבודה של ציוד שונה.



ייצור רכב:הילוכים גליליים נמצאים בשימוש נרחב בהעברות רכב, דיפרנציאליות ורכיבים אחרים כדי להשיג שינויי מהירות והפצת כוח בתנאי נהיגה שונים.



תעופה וחלל:מערכת ההולכה של מנועי מטוסים ומנגנון ההרחבה של ציוד הנחיתה של מטוסים אינם ניתנים להפרדה מהילוכים גליליים. האמינות הגבוהה והדיוק הגבוה שלהם הם המפתח להבטיח בטיחות וביצועים בטיסה.
